Kako izmjeriti veličinu ležaja: Potpuni vodič korak po korak

Za mjerenje veličine ležaja potrebna su vam tri broja: unutarnji promjer (provrt) , the vanjski promjer (OD) , i širina . Upotrijebite čeljust za mjerenje svake dimenzije izravno na ležaju ili pročitajte tiskani broj dijela ležaja i dekodirajte ga pomoću standardne tablice provrta. Ove tri mjere, zabilježene u milimetrima ili inčima, sve su što je potrebno za prepoznavanje zamjenskog ležaja ili naručivanje odgovarajućeg iz kataloga.

Ležajevi izvana izgledaju jednostavno, ali neusklađenost čak i pola milimetra u veličini provrta može spriječiti zamjenski dio da uopće pristane na osovinu ili kućište. Ovaj vodič objašnjava kako točno izmjeriti veličinu ležaja, potrebne alate, kako dekodirati brojeve dijelova ležaja i pogreške koje najčešće dovode do naručivanja pogrešnog dijela.

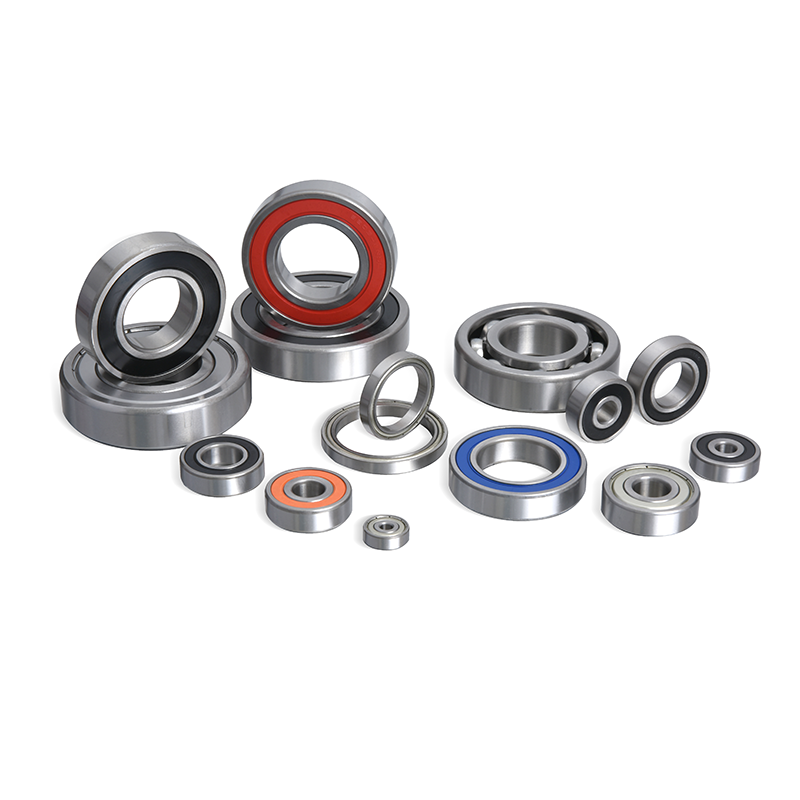

Tri osnovne dimenzije svakog ležaja

Svaki kotrljajući ležaj, bilo da je kuglični ili kotrljajući ležaj, definiran je s iste tri granične dimenzije utvrđene međunarodnim standardom ISO 15:2017 za metričke kuglične ležajeve i ABMA standard 9 u Sjedinjenim Državama. Znati što svaka dimenzija predstavlja prvi je korak u ispravnom mjerenju veličine ležaja.

Unutarnji promjer (promjer provrta)

Promjer provrta je rupa kroz središte ležaja kroz koju prolazi vratilo. Ovo je najkritičnija pojedinačna dimenzija, jer ako provrt ne odgovara promjeru osovine, ležaj se ne može ugraditi. Veličine provrta obično se kreću od 3 mm u minijaturnim ležajevima do preko 200 mm u industrijskim ležajevima.

Vanjski promjer (OD)

Vanjski promjer je mjerenje preko vanjskog ruba ležaja, gdje se nalazi unutar kućišta. OD mora odgovarati provrtu kućišta dovoljno precizno da smjesti ležaj bez pretjerane labavosti ili smetnji.

Širina (ili debljina)

Širina se odnosi na udaljenost od jedne strane ležaja do druge, mjereno duž osi rotacije. Na potisnim ležajevima ova se dimenzija ponekad naziva visina umjesto širina, ali se mjeri na isti način.

Dimenzija	Što mjeri	Tipičan alat	Zajednički raspon
Provrt (unutarnji promjer)	Promjer rupe na strani osovine	Unutrašnja čeljust, digitalna čeljust	3 mm do 200 mm
Vanjski promjer	Promjer bočne površine kućišta	Vanjska čeljust, digitalna čeljust	8 mm do 350 mm
Širina	Udaljenost između dva lica	Mjerač dubine, čeljusti čeljusti	2 mm do 90 mm

Tablica 1. Tri granične dimenzije definirane prema ISO 15:2017 i ABMA standardu 9 za radijalne kuglične ležajeve.

Alati potrebni za točno mjerenje veličine ležaja

Digitalno mjerilo je najpraktičniji alat za mjerenje veličine ležaja za većinu korisnika, nudeći očitanja točna unutar 0,02 mm. Za rad s većom tolerancijom, mikrometar ili mjerač provrta dodatno poboljšavaju preciznost.

Digitalna i Vernier čeljust

Digitalna čeljust mjeri provrt, vanjski promjer i širinu u jednom alatu prebacivanjem između vanjskih čeljusti, unutarnjih čeljusti i dubinske šipke. Digitalna pomična pomična pomična mjerila obično očitavaju razlučivost od 0,01 mm ili 0,0005 inča, dok se tradicionalna pomična pomična pomična pomična pomična pomična pomična pomična pomična pomična pomična pomična pomična pomična pomična pomična mjerila očitavaju na razlučivost od oko 0,05 mm.

Vanjski i unutarnji mikrometri

Mikrometar nudi veću točnost od čeljusti, često unutar 0,001 mm, što ga čini preferiranim alatom za precizne ležajeve koji se koriste u vretenima, mjenjačima ili zrakoplovnim komponentama gdje je slaganje tolerancija važno.

Tablice s brojevima ležajeva

Ako ležaj još uvijek ima čitljiv broj dijela utisnut na svom štitu ili prstenu, tablica s brojevima ležaja može u potpunosti zamijeniti fizičko mjerenje, budući da sam broj kodira provrt, OD i niz širine.

Alat	Tipična točnost	Najbolji slučaj upotrebe	Ograničenje
Digitalno mjerilo	±0,02 mm	Provjera općeg provrta, vanjskog promjera, širine	Ovisno o bateriji
Pomično pomično mjerilo	±0,05 mm	Mjerenja na terenu, nije potrebna baterija	Sporije se čita
Mikrometar	±0,001 mm	Provjera tolerancije preciznosti	Ograničeno mjerno područje po alatu
Tablica s brojevima ležajeva	Točno (ako je čitko)	Brza identifikacija, nisu potrebni alati	Beskoristan ako je broj istrošen

Tablica 2. Usporedba uobičajenih alata koji se koriste za mjerenje veličine ležaja i njihovih tipičnih raspona točnosti.

Postupak korak po korak za mjerenje ležaja

Ispravno mjerenje smjera traje manje od pet minuta ako se koraci slijede redom. Postupak u nastavku odnosi se na kuglične ležajeve, valjkaste ležajeve i većinu potisnih ležajeva.

1. Očistite ležaj suhom krpom ili zrakom pod niskim pritiskom za uklanjanje masnoće, prljavštine ili hrđe koji mogu iskriviti očitanja.
2. Provjerite ispisani broj dijela na štitu, unutarnjem prstenu ili vanjskoj površini prstena prije mjerenja, budući da to može potvrditi ili preskočiti ručni postupak.
3. Izmjerite provrt otvaranjem unutarnjih čeljusti čeljusti unutar unutarnjeg prstena i očitavanjem na dvije točke udaljene 90 stupnjeva, a zatim izračunavanjem prosjeka ako se razlikuju.
4. Izmjerite vanjski promjer zatvaranjem vanjskih čeljusti čeljusti oko vanjskog prstena, ponovno provjeravajući dvije točke kako biste potvrdili okruglost.
5. Izmjerite širinu koristeći oštricu dubine čeljusti ili držeći ležaj između vanjskih čeljusti na njegovoj strani.
6. Zaokružite na najbližu standardnu veličinu , budući da proizvodne tolerancije znače da se provrt od "17 mm" može pročitati kao 16,98 mm ili 17,01 mm na čeljusti.
7. Unakrsna provjera s dijagramom provrta kako biste potvrdili da tri mjerenja odgovaraju stvarnoj, proizvedenoj seriji ležaja, a ne pogrešci mjerenja.

Kako pročitati broj ležaja da biste pronašli njegovu veličinu

Većina metričkih ležajeva slijedi sustav numeriranja gdje zadnje dvije znamenke broja dijela označavaju veličinu provrta, temeljeno na formuli postavljenoj prema ISO 104 i koja se koristi u cijeloj industriji. Za kodove provrta od 04 do 96, pomnožite dvoznamenkasti kod s 5 da biste dobili promjer provrta u milimetrima.

Na primjer, ležaj označen brojem 6203 ima kod provrta "03," koji spada u raspon izuzetaka ispod 04, a ne u pravilo množenja s 5. Kodovi provrta od 00 do 03 koriste fiksne vrijednosti umjesto formule.

Kod provrta	Promjer provrta	Primjer broja dijela
00	10 mm	6200
01	12 mm	6201
02	15 mm	6202
03	17 mm	6203
04	20 mm (4 x 5)	6204
10	50 mm (10 x 5)	6210

Tablica 3. Standardni metrički kodovi provrta temeljeni na ISO 104, pokazuju kako se zadnje dvije znamenke broja ležaja prevode u promjer provrta.

Potpuni broj dijela 6203 također govori više od veličine provrta: početna "6" označava seriju jednorednih kugličnih ležajeva s dubokim utorima, a "2" prije koda provrta označava seriju za lake uvjete rada, što znači da OD i širina slijede standardizirane vrijednosti od 40 mm OD i 12 mm širine za tu točnu kombinaciju provrta i serije.

Metričko u odnosu na inčno mjerenje ležaja: ključne razlike

Metrički ležajevi mjere se u milimetrima i slijede ISO numeriranje, dok se ležajevi temeljeni na inčima mjere u razlomcima ili decimalnim inčima i slijede ANSI/ABMA konvencije numeriranja uobičajene u sjevernoameričkoj opremi izgrađenoj prije nego što se metrička standardizacija proširila globalno.

Značajka	Metrički ležajevi	Inčni ležajevi
Mjerna jedinica	Milimetri (mm)	Inči (in)
Upravljajući standard	ISO 15 / ISO 104	ABMA / ANSI
Uobičajena regija upotrebe	Globalno, prevladava u cijelom svijetu	Naslijeđena sjevernoamerička oprema
Stil numeriranja	Kod provrta x 5 formula	Djelomični provrt (npr. 1/2 inča)
Zamjenjivost	Nije izravno zamjenjivo s veličinama u inčima	Nije izravno zamjenjivo s metričkim veličinama

Tablica 4. Ključne razlike između metričkih i inčnih mjernih sustava.

Miješanje dvaju sustava jedna je od najčešćih pogrešaka pri odabiru izvora. Provrt od 19,05 mm matematički je identičan promjeru od 0,75 inča, ali će sam ležaj imati različit broj dijela ovisno o standardu prema kojem je proizveden, tako da samo pretvaranje broja nije dovoljna potvrda pristajanja.

Kako izmjeriti ležaj bez vidljivih brojeva

Kada se broj dijela ležaja istrošio ili se već pokvario i raspao, izmjerite promjer osovine i provrt kućišta izravno umjesto samog ležaja, budući da ove dvije površine moraju točno odgovarati provrtu ležaja i OD-u.

Izmjerite osovinu na mjestu gdje leži ležaj pomoću vanjske čeljusti i izmjerite provrt kućišta pomoću unutarnje čeljusti ili teleskopskog mjerača. Promjer osovine jednak je veličini provrta ležaja, a provrt kućišta jednak je vanjskom promjeru ležaja, unutar tolerancije pristajanja koju je naveo proizvođač. Širina se obično može procijeniti prema praznini koja je ostala u kućištu ili se može usporediti sa zamjenskim katalogom pomoću dvije poznate dimenzije.

Uobičajene pogreške koje treba izbjegavati prilikom mjerenja veličine ležaja

• Mjerenje preko prljavštine ili masnoće nakupljanje, koje dodaje lažnu debljinu provrtu ili očitanju OD.
• Uzimanje samo jedne mjerne točke umjesto provjere provrta ili vanjskog provrta pod dva kuta kako bi se uhvatilo izvankružno trošenje.
• Brkanje veličine provrta s veličinom osovine nakon što se vratilo već istrošilo od godina vrtnje ležaja.
• Miješanje metričkih i inčnih očitanja zaokruživanjem očitanja od 0,7874 inča na "20 mm" bez provjere radi li se zapravo o inčnom standardnom dijelu.
• Zanemarujući širinu ležaja u cijelosti i naručivanje samo na temelju provrta i vanjskog promjera, što može rezultirati dijelom koji odgovara osovini i kućištu, ali ostavlja prazninu ili ometa susjedne komponente.

Često postavljana pitanja

Koji je najlakši način za mjerenje veličine ležaja bez čeljusti?

Najlakši način bez čeljusti je pročitati broj dijela utisnut na štitu ležaja i pogledati ga na dijagramu provrta, budući da sam broj otkriva provrt, OD i širinu bez ikakvog alata za mjerenje.

Zašto moje očitanje čeljusti ne odgovara standardnoj veličini ležaja?

Očitanje čeljusti koje malo pada od standardne veličine, kao što je 16,98 mm umjesto 17 mm, obično odražava normalnu proizvodnu toleranciju ili manje trošenje, a ne pogrešku mjerenja, i treba ga zaokružiti na najbližu standardnu ​​veličinu provrta.

Mogu li koristiti ravnalo umjesto kalibra za mjerenje veličine ležaja?

Ravnalo može dati približnu veličinu ležaja, ali nije dovoljno precizno za naručivanje zamjene, budući da su očitanja ravnala obično precizna samo do oko 0,5 mm, što može obuhvatiti razliku između dvije susjedne standardne veličine provrta.

Kako mogu znati je li ležaj metričke veličine ili veličine inča?

Ležaj je metrički ako njegov broj dijela slijedi ISO format koda provrta kao što je 6203 ili 6309, a veličine je inča ako se broj odnosi na razlomak ili decimalnu oznaku inča kao što su oni koji se koriste u serijama konusnih valjkastih ležajeva.

Je li širina ležaja važna ako se provrt i OD već podudaraju?

Širina je i dalje važna čak i kada se provrt i OD podudaraju, jer se ležaj koji je preuzak ili preširok može pomaknuti unutar kućišta ili ne uspije prisloniti na pričvrsna ramena, što dovodi do preranog trošenja ili buke.
